IP67 Водонепроникні H-MTD+6 автомобільні кабелі Ethernet для систем LiDAR, ADAS і камер
Ознайомтеся з водонепроникними автомобільними кабелями Ethernet H-MTD+6 Rosenberger IP67 для LiDAR, датчиків ADAS, автомобільних камер, зв’язку ECU та мереж транспортних засобів у суворих-середовищах, включаючи кабельні рішення PCM-ZC-0128, PCM-ZC-0130 та PCM-ZC-0131.
- Водонепроникні кабельні збірки H-MTD+6 за стандартом IP67 розроблено для високошвидкісного-автомобільного Ethernet і підключення датчиків у суворих умовах транспортного засобу.
- Ці кабелі підходять для камер LiDAR, ADAS, радарних модулів, електронних блоків керування, контролерів домену та автомобільних систем Ethernet.
- PCM-ZC-0128 з’єднує водонепроникний H-MTD+6 за стандартом IP67 зі стандартним H-MTD+6 за допомогою додаткової гілки H-MTD.
- PCM-ZC-0130 з’єднує водонепроникний H-MTD+6 за стандартом IP67 з гніздом H-MTD плюс 6-контактний відкритий провід.
- PCM-ZC-0131 з’єднує IP67 водонепроникний H-MTD+6 з H-MTD штекером плюс 6-контактний відкритий провід.
визначення:Водонепроникний автомобільний кабель Ethernet H-MTD+6 за стандартом IP67 — це високошвидкісне кабельне рішення для -автомобілів-класу, яке поєднує в собі інтерфейс даних H-MTD із додатковими 6-контактними контактами MQS для електроживлення, сигналу чи нестандартної проводки, залежно від остаточної конструкції контактів.
Зміст
Що таке водонепроникний автомобільний кабель Ethernet H-MTD+6 IP67?
Водонепроникний автомобільний кабель Ethernet H-MTD+6 за стандартом IP67 розроблений для високо-передачі даних і допоміжного підключення в транспортному середовищі, де необхідно враховувати вологість, пил, вібрацію та компактну прокладку. Він поєднує в собі водонепроникний інтерфейс H-MTD з додатковою 6-контактною структурою MQS для живлення, сигналу або -визначеної користувачем проводки.
У системах ADAS і автономних водіння датчики LiDAR, автомобільні камери, радарні модулі та зовнішні датчики часто встановлюються поблизу даху, бампера, решітки радіатора, дзеркал або інших відкритих місць. У цих місцях потрібні кабельні вузли з сильнішим захистом від навколишнього середовища, ніж стандартні внутрішні джгути.
У продуктах у цій статті використовується технологія роз’єму Rosenberger H-MTD і автомобільний кабель Ethernet GG 2Speed 251, що робить їх придатними для високошвидкісної-мережі транспортних засобів, зв’язку з датчиками та індивідуальної інтеграції живлення чи сигналу.
Чому водонепроникний H-MTD+6 використовується в системах LiDAR, ADAS і камерах
Сучасні системи датчиків транспортних засобів вимагають надійного високошвидкісного-з’єднання даних між зовнішніми датчиками та внутрішніми блоками керування. Водонепроникний кабель H-MTD+6 допомагає захистити з’єднання, підтримуючи компактну високошвидкісну-маршрутизацію сигналу.
Примітка до програми:Водонепроникні кабельні збірки H-MTD+6 за стандартом IP67 особливо корисні, коли LiDAR, камери або модулі датчиків встановлюються в місцях, які піддаються впливу води, пилу, вібрації на дорозі або під відкритим небом.
- Високо{0}}швидкісний автомобільний зв’язок Ethernet
- Водонепроникне з'єднання для зовнішніх датчиків автомобіля
- Дані LiDAR та інтеграція живлення
- Підключення камери ADAS і радара
- Зв'язок ECU та контролера домену
- Спеціальна інтеграція відкритих{0}}проводів для плат керування
- Промислове високошвидкісне комунікаційне-обладнання
Посібник із вибору продукту: PCM-ZC-0128, PCM-ZC-0130 та PCM-ZC-0131
Хоча всі ці три продукти базуються на водонепроникній архітектурі H-MTD+6, їхні інтерфейси-з протилежної сторони відрізняються. Покупці повинні вибрати правильну версію відповідно до статі роз’єму, вимог до відкритого-дроту та конструкції проводки-з боку автомобіля.
| Модель | Структура кабелю | Найкраще використання |
|---|---|---|
| PCM-ZC-0128 | IP67 Водонепроникний H-MTD+6 гніздо до стандартного H-MTD+6 гніздо з одним H-MTD гніздом | Перетворення водонепроникного на стандартний інтерфейс із додатковою гілкою H-MTD |
| PCM-ZC-0130 | IP67 Водонепроникний гніздо H-MTD+6 до гнізда H-MTD плюс 6-контактний відкритий провід | Гніздо H-MTD вихід і гнучка інтеграція відкритого-дроту |
| PCM-ZC-0131 | IP67 Водонепроникний H-MTD+6 Female до H-MTD Male плюс 6-контактний відкритий провід | Вихід H-MTD із штекером і спеціальна проводка живлення або сигналу |
Примітка щодо вибору:Виберіть PCM-ZC-0128, якщо потрібні водостійкий і стандартний інтерфейс H-MTD+6. Виберіть PCM-ZC-0130, якщо вихідний інтерфейс H-MTD має бути жіночим. Виберіть PCM-ZC-0131, якщо вихідний інтерфейс H-MTD має бути чоловічим.
Варіанти водонепроникного кабелю H-MTD+6
Кожен продукт нижче показано як окреме кабельне рішення, а не в одній щільній сітці продуктів. Цей макет легше читати та дає покупцям достатньо контексту, щоб зрозуміти структуру з’єднувача перед переглядом зображень продукту.

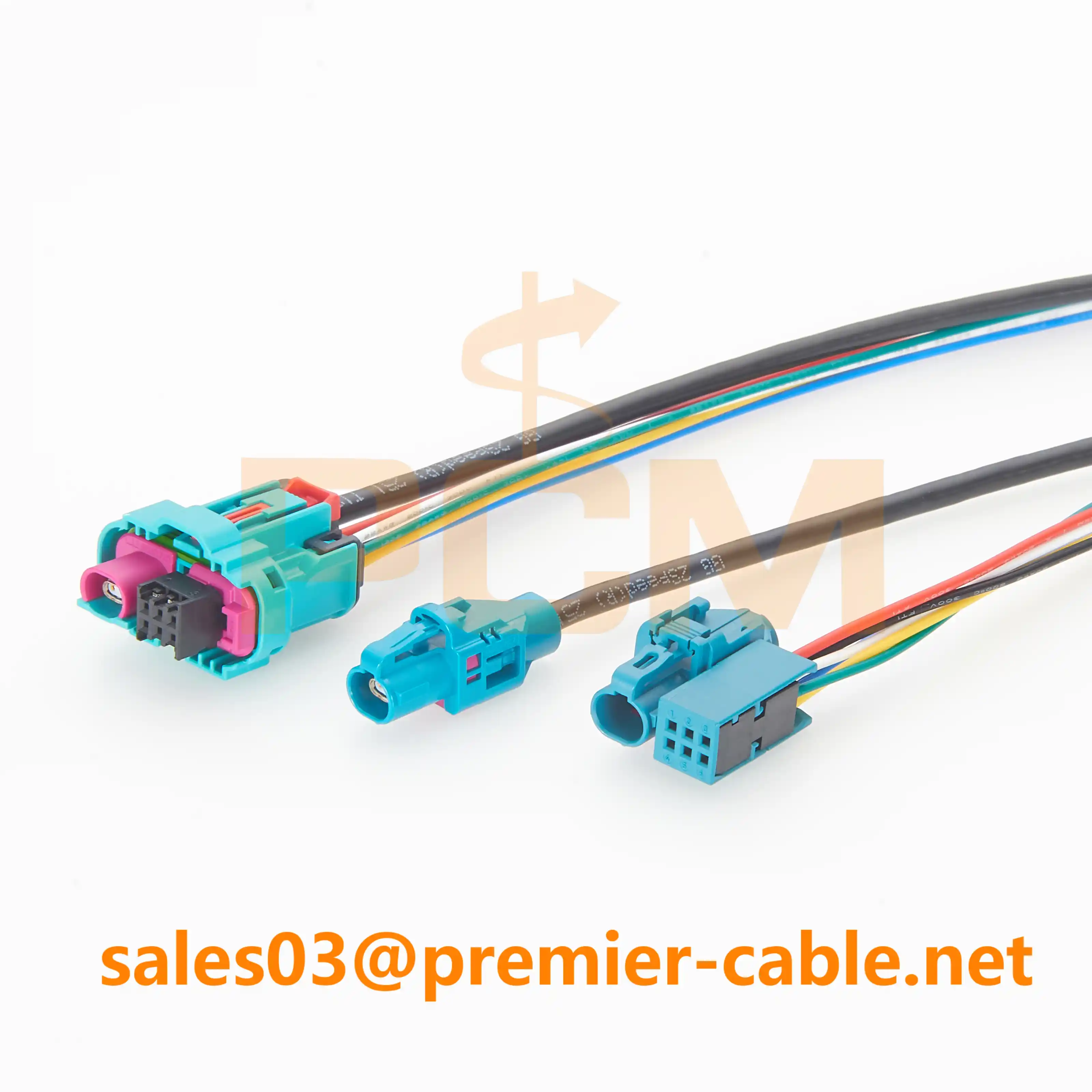

IP67 Водонепроникний від H-MTD+6 до стандартного H-MTD+6 з відгалуженням H-MTD
PCM-ZC-0128 підходить для перетворення водонепроникного-на-стандартний H-MTD+6 інтерфейс, де потрібна додаткова одиночна гнізда H-MTD для підключення Ethernet або датчика автомобіля.
Зображення продукту PCM-ZC-0128
Зображення продукту PCM-ZC-0128
IP67 Водонепроникний гніздо від H-MTD+6 до H-MTD з 6-контактним відкритим проводом
PCM-ZC-0130 розроблено для проектів, які вимагають водонепроникного входу H-MTD+6, виходу H-MTD гнізда та 6-контактного відкритого-кінця дроту для індивідуальної інтеграції живлення, сигналу чи плати контролера.
Зображення продукту PCM-ZC-0130
Зображення продукту PCM-ZC-0130
IP67 Водонепроникний H-MTD+6 до H-MTD штекер із 6-контактним відкритим проводом
PCM-ZC-0131 підходить, коли вихідний пристрій потребує штепсельного з’єднання H-MTD, у той час як відкритий кінець проводу MQS використовується для нестандартної проводки живлення або сигналу.
Зображення продукту PCM-ZC-0131
Зображення продукту PCM-ZC-0131
Як вибрати правильний водонепроникний кабель H-MTD+6
- Перевірте, чи потрібен захист IP67:Використовуйте водонепроникний H-MTD+6, якщо з’єднувач піддається впливу вологи, пилу або зовнішнього автомобіля.
- Перевірте стать конектора:PCM-ZC-0130 використовує вихід H-MTD, а PCM-ZC-0131 використовує вихід H-MTD.
- Вирішіть, чи потрібен відкритий дріт:Версії з відкритим-проводом підходять для плат контролера, розподілу живлення або внутрішньої проводки пристроїв.
- Підтвердьте призначення контакту MQS:Визначення потужності та сигналу повинні бути підтверджені відповідно до електричного проекту замовника.
- Укажіть довжину та середовище маршрутизації:Довжину кабелю, матеріал оболонки, екранування, маркування та упаковку можна налаштувати відповідно до вимог проекту.
Типові застосування
Водонепроникні автомобільні кабелі Ethernet H-MTD+6 використовуються в інтелектуальних транспортних платформах, де зовнішні датчики потребують надійної високошвидкісної-передачі даних і захищених інтерфейсів роз’ємів.
Лідарні системи
Використовується для водонепроникного високо-швидкісного з’єднання між модулями LiDAR і блоками керування автомобілем.
Камери ADAS
Підходить для передніх камер, камер -кругового огляду, бічних камер і зовнішніх датчиків.
ECU та контролери домену
Підтримує зв'язок між датчиками, електронними блоками керування, контролерами домену та автомобільними пристроями Ethernet.
- Автомобільні мережі Ethernet
- Високошвидкісне з’єднання{0}}для передачі даних і живлення LiDAR
- Системи камер ADAS
- Радар і зовнішні сенсорні модулі
- Зв'язок ECU та контролера домену
- Платформи з автономним водінням
- Промислове високошвидкісне комунікаційне-обладнання
Часті запитання
Що означає H-MTD+6?
H-MTD+6 зазвичай стосується високошвидкісного інтерфейсу передачі даних H-MTD- у поєднанні з додатковою 6-контактною контактною структурою MQS. Контакти MQS можна використовувати для живлення, сигналу або індивідуальної проводки залежно від конструкції кабелю.
Чи кожен кабель H-MTD+6 водонепроникний?
Ні. Водонепроникний захист залежить від конструкції роз’єму. У PCM-ZC-0128, PCM-ZC-0130 і PCM-ZC-0131 використовуються водонепроникні з’єднувальні структури H-MTD+6 за стандартом IP67.
У чому різниця між PCM-ZC-0130 і PCM-ZC-0131?
У PCM-ZC-0130 використовується гніздо H-MTD на протилежному боці, тоді як у PCM-ZC-0131 використовується гніздо H-MTD. Обидві версії включають 6-контактний відкритий кінець для індивідуальної інтеграції.
Чи можна налаштувати розпиновку-проводу?
так Призначення контактів MQS, калібр дроту, довжина кабелю, екранування, етикетка та упаковка можуть бути налаштовані відповідно до електричних і механічних вимог клієнта.
Для яких програм потрібні водонепроникні кабельні збірки H-MTD+6 за стандартом IP67?
Вони зазвичай використовуються в камерах LiDAR, ADAS, радарних модулях, зовнішніх датчиках, автомобільних мережах Ethernet і промисловому зовнішньому комунікаційному обладнанні.
Потрібні водонепроникні кабелі H-MTD+6 IP67 для вашого проекту?
Якщо ви розробляєте LiDAR, камеру ADAS, радар, ECU, контролер домену або автомобільні системи Ethernet, Premier Cable може надати водонепроникні кабельні збірки H-MTD+6 на основі платформ конекторів Rosenberger.
- PCM-ZC-0128 IP67 Водонепроникний відгалужувальний кабель H-MTD+6 до H-MTD+6 і H-MTD
- PCM-ZC-0130 IP67 Водонепроникний H-MTD+6 – H-MTD гніздо та 6-контактний відкритий кабель
- PCM-ZC-0131 IP67 Водонепроникний кабель H-MTD+6 – H-MTD та 6-контактний відкритий кабель
- Доступні довжина кабелю, розводка, тип роз’єму, екранування, матеріал оболонки та упаковка
Source Waterproof H-MTD+6 Automotive Ethernet Cable Assemblies
Прем'єр кабельпостачає автомобільні високошвидкісні кабельні збірки для камер LiDAR, ADAS, радарних модулів, електронних блоків управління, контролерів домену, автомобільних Ethernet і платформ автономного водіння. Доступні стандартні та спеціальні кабельні збірки.
